مهر و موم 12 پین سیم برای اتصال برق چیست؟

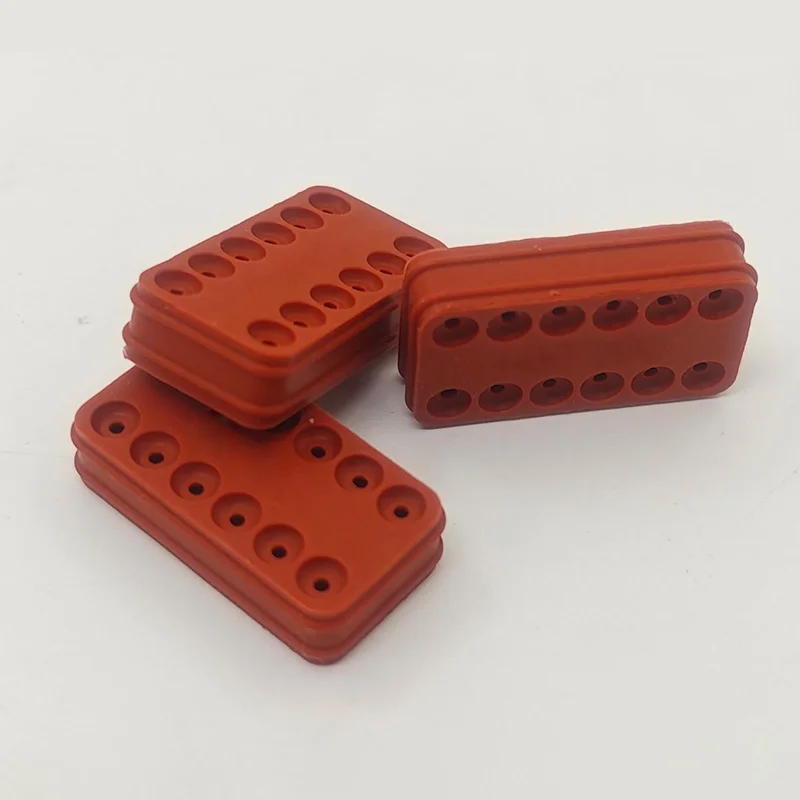

A مهر و موم سیم 12 پین برای اتصال برقیک جزء آب بندی است که برای یک اتصال دهنده الکتریکی شامل دوازده موقعیت اتصال جداگانه طراحی شده است. هدف اصلی آن مهر و موم کردن ناحیه ای است که سیم ها به داخل محفظه کانکتور می روند و به جلوگیری از رسیدن مواد ناخواسته به پایانه های داخلی کمک می کند.
برخلاف خود محفظه اتصال، مهر و موم سیم معمولاً یک جزء الاستومری نسبتاً کوچک است. عملکرد آن به شدت به دقت ابعاد، ویژگی های مواد، سازگاری با قطر سیم، فشرده سازی و هندسه حفره اتصال بستگی دارد.
در کاربردهای عملی، مهر و موم همراه با محفظه اتصال، پایانه ها، سیم ها، مکانیسم های قفل و سایر عناصر آب بندی کار می کند. بنابراین یک سیستم آب بندی کامل را نمی توان به تنهایی توسط جزء لاستیکی ارزیابی کرد. مهر و موم سیم باید دقیقاً با طراحی رابط و ابعاد کابل مطابقت داشته باشد.
برای سیستم های الکتریکی چند پین، آب بندی هر نقطه ورودی سیم از اهمیت ویژه ای برخوردار است زیرا یک دهانه کوچک در اطراف کابل می تواند به مسیر ورود رطوبت، گرد و غبار، روغن یا سایر آلاینده ها تبدیل شود. با گذشت زمان، آلودگی می تواند منجر به خوردگی، عملکرد الکتریکی ناپایدار، مشکلات عایق یا خرابی زودهنگام قطعات شود.
نکته کلیدی:مهر و موم 12 پین سیم فقط یک حلقه لاستیکی نیست. این یک جزء مهر و موم دقیق است که باید با محفظه اتصال و سیم کار کند تا یک مانع زیست محیطی قابل اعتماد ایجاد کند.
یک مهر و موم سیم 12 پین چگونه ساختار می یابد؟
یک محلول آب بندی کانکتور 12 پین معمولی می تواند شامل چندین ناحیه آب بندی متناسب با حفره های سیم باشد. بسته به طراحی کانکتور، مهر و موم ممکن است به عنوان مهر و موم سیم مجزا، یک جزء آب بندی چند حفره ای یا پیکربندی تخصصی دیگر ساخته شود.
ناحیه آب بندی معمولاً به تداخل کنترل شده بین الاستومر و اجزای رابط اطراف متکی است. هنگامی که سیم به درستی وارد می شود، لبه آب بندی یا سطح آب بندی در اطراف کت سیم فشرده می شود در حالی که به طور ایمن در داخل حفره رابط قرار می گیرد.
مهمترین عوامل ساختاری معمولاً عبارتند از:
- قطر داخلی:باید دقیقاً مطابق با قطر سیم یا کابل قابل اجرا باشد.
- قطر بیرونی:باید در حفره اتصال بدون تغییر شکل بیش از حد مناسب باشد.
- آب بندی لب ها:تماس کنترل شده را در اطراف سطح سیم فراهم کنید.
- ویژگی های نگهداری:کمک کنید مهر و موم به درستی در هنگام مونتاژ قرار گیرد.
- ضخامت مواد:بر فشرده سازی، انعطاف پذیری و رفتار آب بندی طولانی مدت تأثیر می گذارد.
- هندسه کلی:باید با پیکربندی کانکتور و ترمینال مطابقت داشته باشد.
از آنجا که انحرافات ابعاد کوچک می تواند بر عملکرد آب بندی تأثیر بگذارد، قالب گیری دقیق و کنترل کیفیت ثابت برای کاربردهای تولید مهم است.
مهر و موم 12 پین سیم چه کاری انجام می دهد؟
عملکرد اصلی ایجاد یک مانع محیطی در اطراف نقطه ورودی سیم است. با این حال، ارزش عملی آن فراتر از عایق رطوبتی ساده است.
| تابع | هدف | مزیت معمولی |
|---|---|---|
| محافظت در برابر رطوبت | ورود آب از طریق منافذ سیم را محدود می کند | مشکلات الکتریکی مربوط به رطوبت را کاهش می دهد |
| محافظت در برابر گرد و غبار | آلودگی ذرات را محدود می کند | به حفظ حفره های رابط تمیزتر کمک می کند |
| مقاومت در برابر آلودگی | سدی در برابر آلاینده های محیطی انتخاب شده ایجاد می کند | دوام کانکتور را بهبود می بخشد |
| آب بندی رابط سیم | تماس بین مهر و موم و ژاکت سیم را حفظ می کند | از حفاظت محیط زیست سازگار پشتیبانی می کند |
| پشتیبانی از لرزش | تماس آب بندی را در حین حرکت مکانیکی حفظ می کند | به کاهش نشت ناشی از ارتعاش کمک می کند |
| مقاومت در برابر دما | خواص آب بندی را در محدوده دمایی مشخص شده حفظ می کند | پشتیبانی از عملیات در محیط های سخت |
سطح حفاظت واقعی به سیستم اتصال دهنده کامل، از جمله طراحی محفظه، شرایط جفت گیری، ابعاد سیم، مواد مهر و موم، کیفیت مونتاژ و الزامات آزمایش بستگی دارد. بنابراین، یک مهر و موم هرگز نباید مستقل از سیستم اتصال دهنده مورد نظر آن مشخص شود.
کدام مواد معمولا استفاده می شوند؟
انتخاب مواد یکی از مهمترین تصمیمات در هنگام توسعه یا خرید مهر و موم سیم است. محیط های الکتریکی مختلف اجزای آب بندی را در معرض ترکیبات مختلف دما، رطوبت، روغن، مواد شیمیایی، لرزش و تنش مکانیکی قرار می دهند.
| نوع مواد | خصوصیات معمولی | برنامه های کاربردی بالقوه |
|---|---|---|
| لاستیک سیلیکونی | انعطاف پذیر، عملکرد دمای خوب، مناسب برای بسیاری از کاربردهای آب بندی الکتریکی | خودرو، سنسورها، کانکتورهای الکتریکی |
| EPDM | مقاومت خوب در برابر هوا و محیط زیست | برنامه های کاربردی در فضای باز و خودرو |
| NBR | در مواردی که مقاومت در برابر برخی روغن ها و مواد مبتنی بر نفت مورد نیاز است مفید است | محیط های صنعتی و خودرویی |
| FKM | مقاومت شیمیایی و دمایی بالا برای محیط های سخت | سیستم های تخصصی خودرو و صنعتی |
لاستیک سیلیکونی اغلب برای آب بندی کانکتورهای الکتریکی در نظر گرفته می شود زیرا انعطاف پذیری آن به آن اجازه می دهد تا در اطراف کت های سیم مطابقت داشته باشد در حالی که تماس آب بندی را در طول تغییرات دما حفظ می کند. با این حال، مواد صحیح همیشه باید با توجه به محیط عملیاتی واقعی انتخاب شود نه اینکه صرفاً رایج ترین گزینه را انتخاب کنید.
نکته انتخاب مواد:قبل از تایید ترکیب لاستیکی، دما، قرار گرفتن در معرض مواد شیمیایی، رفتار فشردهسازی، سازگاری کت سیمی، عمر مورد انتظار و شرایط محیطی را با هم ارزیابی کنید.
هنگام انتخاب یک مورد باید به چه نکاتی توجه کرد؟
انتخاب مهر و موم سیم 12 پین بیش از تطبیق تعداد موقعیت های اتصال دهنده است. خریداران و مهندسان باید قبل از ثبت سفارش تولید، الزامات ابعادی و محیطی کامل را تأیید کنند.
-
قطر سیم
قطر خارجی واقعی عایق سیم را تأیید کنید. مهر و موم طراحی شده برای قطر بسیار متفاوت ممکن است فشار ناکافی یا نیروی مونتاژ بیش از حد ایجاد کند. -
ابعاد حفره رابط
هندسه بیرونی مهر و موم باید دقیقاً با حفره رابط مطابقت داشته باشد. -
مواد لاستیکی
ترکیب را با توجه به دما، رطوبت، مواد شیمیایی، روغن، قرار گرفتن در معرض اشعه ماوراء بنفش و سایر عوامل محیطی انتخاب کنید. -
سختی
سختی لاستیک بر نیروی درج، فشرده سازی، انعطاف پذیری و تماس آب بندی تأثیر می گذارد. -
محدوده دما
حداقل و حداکثر دمای عملیاتی مورد انتظار باید قبل از تایید مواد تعریف شود. -
الزامات حفاظت از محیط زیست
سطح حفاظت محیطی مورد نیاز را برای مجموعه کامل کانکتور تعیین کنید. -
فرآیند مونتاژ
درج دستی، مونتاژ مهار خودکار، چین دادن ترمینال و جفت شدن کانکتور می تواند الزامات مختلفی را بر مهر و موم تحمیل کند. -
حجم تولید
پروژه های با حجم بالا ممکن است ابزار اختصاصی و فرآیندهای قالب گیری بهینه را توجیه کنند، در حالی که برنامه های کاربردی با حجم کم ممکن است به استراتژی های توسعه متفاوتی نیاز داشته باشند.
مهر و موم 12 پین سیم کجا استفاده می شود؟
یک پیکربندی آب بندی 12 پین را می توان در هر جایی که چندین مدار الکتریکی نیاز به عبور از یک کانکتور داشته باشد و در عین حال حفاظت از محیط زیست را حفظ کرد، استفاده کرد.
- دسته سیم های خودرو:محفظه های موتور، الکترونیک بدنه، سیستم های روشنایی، سنسورها، ماژول های کنترل و سایر سیستم های الکتریکی خودرو.
- وسایل نقلیه برقی:انتخاب رابط های الکتریکی ولتاژ پایین، سنسورها، سیستم های کنترل و تجهیزات الکتریکی کمکی.
- تجهیزات صنعتی:ماشین آلات، سیستم های اتوماسیون، کابینت های کنترل، حسگرها، موتورها و تجهیزات سیار.
- ماشین آلات کشاورزی:تجهیزاتی که در معرض گل و لای، باران، گرد و غبار، لرزش و تغییرات دما هستند.
- ماشین آلات ساختمانی:تجهیزات سنگینی که نیاز به اتصالات الکتریکی بادوام در محیط های پر تقاضا در فضای باز دارند.
- سیستم های الکتریکی در فضای باز:تجهیزاتی که در معرض باران، گرد و غبار، رطوبت و تغییر شرایط محیطی هستند.
- تجهیزات الکترونیکی تخصصی:کاربردهایی که نیاز به سیم کشی چند مداره فشرده با آب بندی محیطی دارند.
کاربرد دقیق مواد مورد نیاز، ابعاد، ساختار آب بندی و روش اعتبار سنجی را تعیین می کند. یک قطعه مناسب برای یک سیستم کنترل داخلی محافظت شده ممکن است برای یک محفظه موتور در معرض یا ماشین های سنگین در فضای باز مناسب نباشد.
مهر و موم سیم چگونه باید نصب شود؟
نصب صحیح ضروری است زیرا حتی یک مهر و موم باکیفیت در صورت آسیب دیدگی، قرارگیری نادرست یا جفت شدن با سیم نامناسب می تواند کارایی خود را از دست بدهد.
- مهر و موم را بررسی کنید:بریدگی، ترک، تغییر شکل، فلاش، آلودگی یا سایر عیوب قابل مشاهده را بررسی کنید.
- تایید سازگاری سیم:بررسی کنید که قطر سیم با محدوده آب بندی مشخص شده مطابقت دارد.
- سیم را آماده کنید:اطمینان حاصل کنید که کت سیمی تمیز و سالم است.
- مهر و موم را به درستی قرار دهید:اطمینان حاصل کنید که جزء آب بندی مطابق با طراحی کانکتور جهت گیری شده است.
- ترمینال را با دقت وارد کنید:از پاره شدن یا چرخاندن لبه آب بندی در حین قرار دادن ترمینال خودداری کنید.
- بررسی حفظ ترمینال:اطمینان حاصل کنید که ترمینال به موقعیت صحیح و مکانیسم قفل رسیده است.
- مونتاژ نهایی را بررسی کنید:قبل از آزمایش موقعیت آب بندی و شرایط جفت شدن کانکتور را بررسی کنید.
برای تولید خودکار، مهر و موم همچنین باید از نظر سازگاری با تجهیزات درج، ابزار، سرعت مونتاژ، و الزامات روانکاری ارزیابی شود. نیروی وارد کردن بیش از حد می تواند به مهر و موم یا سیم آسیب برساند، در حالی که فشرده سازی ناکافی می تواند حفاظت از محیط زیست را کاهش دهد.
مهر و موم نامناسب انتخاب شده چه مشکلاتی می تواند ایجاد کند؟
بسیاری از مشکلات آب بندی کانکتور از عدم تطابق بین آب بندی و کاربرد واقعی ناشی می شود تا از مفهوم خود سیستم آب بندی.
| مشکل بالقوه | علت احتمالی | پیشگیری توصیه شده |
|---|---|---|
| ورود آب یا رطوبت | ابعاد نادرست یا فشرده سازی ناکافی | ابعاد سیم و حفره را بررسی کنید |
| پاره شدن مهر | نیروی وارد کردن بیش از حد یا لبه های تیز | ابزار مونتاژ و هندسه اجزا را مرور کنید |
| حرکت سیم | نگهداری ضعیف یا ساختار آب بندی نامناسب | سازگاری کانکتور و مهر و موم را بررسی کنید |
| سخت شدن یا ترک خوردن | مواد نامناسب برای محیط عملیاتی | یک ترکیب لاستیکی سازگار انتخاب کنید |
| نیروی مونتاژ بیش از حد | اندازه مهر و موم اشتباه یا تداخل بیش از حد | ابعاد و سختی را بهینه کنید |
| تغییر شکل زودرس مهر و موم | فشرده سازی طولانی مدت یا قرار گرفتن در معرض دما | رفتار فشرده سازی و شرایط سرویس را ارزیابی کنید |
این مسائل نشان می دهد که چرا تصمیمات خرید باید بر اساس مشخصات فنی کامل باشد تا قیمت یا ظاهر.
چگونه ساخت سفارشی آب بندی کانکتور را بهبود می بخشد؟
اجزای آب بندی استاندارد زمانی عملی هستند که ابعاد رابط و سیم از قبل با طراحی مشخص مطابقت داشته باشند. با این حال، بسیاری از پروژه های OEM و صنعتی به دلیل حفره های اتصال دهنده خاص، قطر سیم غیر معمول، فضای نصب محدود، یا شرایط محیطی سخت، به هندسه سفارشی شده نیاز دارند.
ساخت سفارشی اجازه می دهد تا مشخصات آب بندی، ابعاد، مواد، سختی، رنگ و فرآیند تولید بر اساس کاربرد مشتری توسعه یابد.
به عنوان مثال، یک پروژه مهر و موم سیم 12 پین سفارشی ممکن است به موارد زیر نیاز داشته باشد:
- قطر داخلی سفارشی برای مشخصات سیم های مختلف
- هندسه بیرونی ویژه برای محفظه کانکتور اختصاصی
- طرح های مختلف لب بند
- سختی لاستیک خاص
- رنگ های سفارشی برای شناسایی مدار
- انتخاب مواد بر اساس دما یا قرار گرفتن در معرض مواد شیمیایی
- ابزار توسعه یافته از نقشه ها، نمونه ها، یا داده های سه بعدی
- کنترل ابعادی ثابت برای تولید با حجم بالا
شرکت فناوری لاستیکی ژجیانگ گومینگ، با مسئولیت محدود.را می توان در هنگام تهیه اجزای آب بندی لاستیکی سفارشی برای کاربردهای اتصالات الکتریکی در نظر گرفت. برای پروژههای OEM، ارائه اطلاعات فنی کامل در ابتدای توسعه میتواند به کاهش چرخههای نمونهبرداری غیر ضروری و بهبود ارتباط بین طراح رابط، سازنده مهر و موم و تیم مونتاژ کمک کند.
خریداران چه چیزی باید از تولید کننده مهر و موم سیم بپرسند؟
قبل از انتخاب یک تامین کننده، تیم های خرید باید یک چک لیست فنی واضح ایجاد کنند. این به جلوگیری از استفاده از مؤلفه ای که به نظر صحیح می رسد در برنامه های نامناسب کمک می کند.
✓ چه مواد لاستیکی موجود است؟
✓ چه محدوده قطر سیم می تواند مهر و موم را در خود جای دهد؟
✓ آیا تامین کننده می تواند طبق نقشه ها یا نمونه ها تولید کند؟
✓ آیا تامین کننده می تواند ابزار سفارشی را توسعه دهد؟
✓ چه تلورانس های ابعادی را می توان حفظ کرد؟
✓ این ماده برای چه دما و شرایط محیطی طراحی شده است؟
✓ آیا می توان نمونه های تولیدی را قبل از تولید انبوه تهیه کرد؟
✓ چه روش های بازرسی کیفیت موجود است؟
✓ آیا تامین کننده می تواند از تولید OEM با حجم بالا پشتیبانی کند؟
✓ آیا تامین کننده می تواند کیفیت ثابت دسته به دسته را ارائه دهد؟
برای برنامههای صنعتی و خودرویی، خریداران باید ثبات تولید، قابلیت ردیابی، ارتباطات فنی، مدیریت ابزار، بستهبندی، قابلیت تحویل و ثبات عرضه درازمدت را نیز در نظر بگیرند.
یک رابطه تامین کننده قابل اعتماد باید فراتر از نمونه اول باشد. عملکرد بلند مدت کانکتور به حفظ خواص مواد پایدار، دقت ابعادی و کنترل های تولید در چندین دسته بستگی دارد.
سوالات متداول
هدف اصلی مهر و موم 12 پین سیم برای اتصال برق چیست؟
هدف اصلی آن مهر و موم کردن نقاط ورودی سیم در یک کانکتور الکتریکی 12 موقعیت و کاهش نفوذ آب، گرد و غبار و سایر آلاینده های محیطی به سیستم کانکتور است.
آیا لاستیک سیلیکونی برای مهر و موم 12 پین سیم مناسب است؟
لاستیک سیلیکونی به دلیل انعطاف پذیری و عملکرد دما می تواند برای بسیاری از کاربردهای آب بندی اتصال دهنده های الکتریکی مناسب باشد. با این حال، انتخاب نهایی مواد باید بر اساس دمای واقعی، شیمیایی، مکانیکی و شرایط محیطی باشد.
آیا مهر و موم 12 پین سیم کل کانکتور را ضد آب می کند؟
نه به خودی خود. حفاظت از محیط زیست به مجموعه کامل اتصال دهنده، از جمله محفظه، پایانه ها، مهر و موم سیم، سطوح جفت، شاخه ها، ویژگی های قفل و کیفیت مونتاژ بستگی دارد.
آیا می توان مهر و موم سیم 12 پین را سفارشی کرد؟
بله. بسته به سازنده و کاربرد، ابعاد، پروفیل های آب بندی، مواد، سختی، رنگ و سایر مشخصات را می توان با توجه به الزامات مهندسی سفارشی کرد.
چگونه اندازه مهر و موم سیم درست را انتخاب کنم؟
با قطر خارجی سیم واقعی و ابعاد حفره رابط شروع کنید. مهر و موم باید فشرده سازی مناسب را بدون ایجاد نیروی وارد کردن بیش از حد یا آسیب رساندن به روکش سیم ایجاد کند.
آیا می توان از مهر و موم سیم در کاربردهای خودرو استفاده کرد؟
بله. مهر و موم سیم به طور گسترده ای به عنوان بخشی از اتصالات مهر و موم شده خودرو و سیستم های مهار سیم استفاده می شود. مواد و طراحی مناسب به موقعیت خودرو و شرایط محیطی بستگی دارد.
چرا سختی لاستیک مهم است؟
سختی بر انعطافپذیری، فشار، نیروی وارد کردن، تماس آببندی و رفتار تغییر شکل طولانیمدت تأثیر میگذارد. سختی مناسب باید همراه با طراحی رابط و ابعاد سیم تعیین شود.
چه اطلاعاتی را باید برای قیمت مهر و موم سیم سفارشی ارائه کنم؟
اطلاعات مفید شامل نقشهها، نمونهها، ابعاد حفره رابط، قطر سیم، مواد مورد نیاز، دمای عملیاتی، شرایط محیطی، کمیت مورد انتظار، کاربرد، و هرگونه آزمایش یا مشخصات کیفی مورد نیاز است.
ملاحظات نهایی
A مهر و موم سیم 12 پین برای اتصال برقیک جزء کوچک با نقش مهمی در قابلیت اطمینان یک اتصال الکتریکی چند مداره است. اثربخشی آن به تعامل بین مواد، هندسه، اندازه سیم، حفره رابط، فشرده سازی، فرآیند مونتاژ و شرایط محیطی بستگی دارد.
برای تیم های مهندسی، مهمترین مرحله تعریف محیط عملیاتی کامل قبل از انتخاب مواد و ابعاد آب بندی است. برای تیم های خرید، قابلیت های تامین کننده، ثبات تولید، پشتیبانی سفارشی سازی و کنترل کیفیت باید در کنار قیمت واحد در نظر گرفته شود.
هنگامی که یک جزء استاندارد نمی تواند الزامات را برآورده کند، یک سیم مهر و موم طراحی شده توسط OEM می تواند تناسب دقیق تری را برای سیستم اتصال فراهم کند. کار مستقیم از نقشههای مهندسی، نمونهها یا مشخصات ابعادی نیز میتواند به تولیدکنندگان کمک کند تا یک محلول آببندی را توسعه دهند که بهتر با کاربرد نهایی هماهنگ باشد.
