چرا آنها در تست های آزمایشگاهی موفق می شوند اما در این زمینه شکست می خورند؟ تجزیه و تحلیل 3 نقطه درد رایج در مهر و موم اتصالات خودرو

مشکلات رایج در مهر و موم اتصالات خودرو: 3 نقطه درد با فرکانس بالا و راه حل های سطح مهندسی

با 11 سال سابقه درمهر و موم اتصالات خودرودر صنعت، من سالانه برای بیش از 20 مشتری تجزیه و تحلیل شکست انجام می دهم. مدیران خرید اغلب می پرسند: "چرا مشکلات به طور مداوم پس از نصب انبوه در وسایل نقلیه ایجاد می شود؟" در همین حال، مهندسان طراح اغلب با این سوال گیج می شوند که "چرا قطعاتی که استانداردهای آزمایشگاهی را برآورده می کنند پس از استقرار در میدان شکست می خورند؟" با تکیه بر داده های بررسی صنعت از SAE International در سال 2024 - که نشان می دهد 32٪ از خرابی های مهر و موم ناشی از تناسب نامناسب طراحی، 47٪ از عدم تطابق با شرایط عملیاتی، و 21٪ از خطاهای مونتاژ است - من سه دسته رایج از مسائلی را که خریداران و مهندسان را به طور یکسان نگران می کنند، گردآوری کرده ام. برای هر دسته، من مطالعات موردی در دنیای واقعی، داده‌های آزمایش تجربی و راه‌حل‌های عملی ارائه می‌دهم.

I. "شکست مهر و موم موضعی" در کانکتورهای چند پین: برای مدل هایی با 12 پین یا بیشتر، 32٪ از خرابی ها به نشت در یک پین نسبت داده می شود.

سناریوهایی که بزرگترین سردرد را برای خریداران ایجاد می کند: سال گذشته، ما مهر و موم کانکتور 16 پین را به یک سازنده خودروهای تجاری عرضه کردیم. در حالی که محصولات با موفقیت تمام تست‌های غوطه‌وری و مقاومت در برابر گرد و غبار مبتنی بر IP67 را گذراندند، مشتری شش ماه پس از نصب خودرو گزارش داد که "آلودگی‌های محفظه موتور در موقعیت پین هشتم نفوذ کرده است." پس از بازیابی و بازرسی واحدها، متوجه شدیم که نرخ فشرده سازی لبه آب بندی در آن موقعیت پین خاص فقط 12٪ است - بطور قابل توجهی کمتر از نیاز استاندارد 20٪. این نوع "خرابی تک پین" 32 درصد از مشکلات پروژه های اتصال چند پین شامل 12 پین یا بیشتر را به خود اختصاص می دهد، که آن را به دلیل اصلی بازگشت انبوه در خرید تبدیل می کند.

گلوگاه اصلی از دیدگاه یک مهندس：اکثر طرح‌ها صرفاً بر روی «تحمل 0.01 میلی‌متر برای سوراخ‌های منفرد» تمرکز می‌کنند، در حالی که مسئله «توزیع ناهموار تنش در طول فشرده‌سازی کلی» را نادیده می‌گیرند. در یک جزء آب بندی 16 سوراخ، سوراخ های محیطی تحت تأثیر ساختار مسکن قرار می گیرند. در نتیجه، 15 تا 20 درصد نیروی فشاری کمتری نسبت به سوراخ‌های مرکزی تجربه می‌کنند. هنگامی که با ارتعاشات 10 تا 2000 هرتزی که در حین کار خودرو با آن مواجه می‌شویم ترکیب می‌شود، تنها پس از سه ماه منجر به ایجاد شلی و شکاف در لبه‌های آب‌بندی می‌شود.

توسط داده های تجربی پشتیبانی می شود：ما از FEA (تحلیل المان محدود) برای شبیه سازی شرایط فشرده سازی یک مهر و موم 16 سوراخ استفاده کردیم. میانگین فشار آب بندی در سوراخ های محیطی 0.3 مگاپاسکال بود، در حالی که سوراخ های مرکزی به 0.4 مگاپاسکال رسیدند - اختلاف فشار بیش از 25٪. هنگامی که این اختلاف فشار در 5٪ کنترل شود، احتمال خرابی موضعی از 32٪ به 4٪ کاهش می یابد.

راه حل (تأیید شده و در 3 مشتری مستقر شده است):

1. جبران تنش سمت طراحی: با استفاده از FEA برای شبیه سازی شرایط عملیاتی ترکیبی "فشرده + ارتعاش"، لبه های آب بندی در موقعیت های سوراخ محیطی 0.1 میلی متر ضخیم شدند. به طور همزمان، قطر سوراخ‌های قالب مربوطه به میزان 0.005 میلی‌متر کاهش یافت که منجر به توزیع تنش متعادل پس از قالب‌گیری شد.

2. سمت تحویل یک "گزارش تست استرس" ارائه می‌کند: داده‌های اندازه‌گیری تنش واقعی را برای 12 نقطه تعیین‌شده روی مهر و موم‌های همراه هر دسته به خریدار ارائه دهید، و اطمینان حاصل کنید که اختلاف فشار ≤ 5٪ باقی می‌ماند.

3. پایان مونتاژ "خط قرمز محدودیت فشرده سازی" را ایجاد می کند: کتابچه راهنمای مونتاژ با رنگ قرمز برجسته می شود: "فشرده شدن سوراخ های لبه باید به 2 ± 20٪ برسد." برای این منظور یک سنج حسگر اختصاصی ارائه شده است. پس از اتمام مونتاژ، کارگران باید اندازه گیری های واقعی را انجام دهند و نتایج را ثبت کنند.

II. "تضادهای عملکرد مواد" در کاربردهای ولتاژ بالا انرژی های نو: در پروژه های 800 ولت، 47 درصد از نمونه ها به دلیل ناسازگاری بین مقاومت حرارتی و قوس الکتریکی رد شدند.

متناقض ترین خواسته های مهندسان طراح: برای یک پروژه اتصال دهنده ولتاژ بالا 800 ولت در یک تولید کننده خودرو انرژی جدید، اجزای آب بندی باید 160 درجه سانتیگراد (دمای اوج بسته باتری) را تحمل کرده و آزمایش مقاومت قوس 10 کیلوولت را پشت سر بگذارند. با این حال، مواد معمولی با یک معضل «گیر 22» مواجه بودند: سیلیکون با مقاومت قوس بالا فقط می‌توانست دمای تا 140 درجه سانتی‌گراد را تحمل کند - سخت شدن پس از تنها یک ماه از نصب خودرو - در حالی که سیلیکون مقاوم در برابر حرارت کاهش 35 درصدی را در عملکرد مقاومت قوس در 160 درجه سانتی‌گراد تجربه کرد که منجر به شکستن ثانیه‌ها پس از آزمایش دی الکتریک 60 شد. چنین مسائل "ناسازگاری مواد" منجر به رد 47٪ از نمونه های اولیه در این پروژه 800 ولت شد و چرخه تدارکات را به شدت به تاخیر انداخت.

نقطه اصلی بحث: "مقاومت حرارتی" و "مقاومت قوس" سیلیکون رابطه معکوس دارند: افزودن افزودنی های مقاوم در برابر قوس (مانند نانو آلومینا) مولکول های سیلوکسان را بی ثبات می کند و در نتیجه حد بالایی مقاومت حرارتی را کاهش می دهد. برعکس، افزودن مواد افزودنی مقاوم در برابر دمای بالا (مانند فنیل سیلوکسان) اجزای مقاوم در برابر قوس را رقیق می کند و در نتیجه عملکرد عایق را به خطر می اندازد.

راه حل (نتیجه ملموس 12 تکرار فرمول):

1. فرمول ترکیبی سفارشی：با همکاری تولیدکنندگان مواد، ما یک ماده کامپوزیتی متشکل از سیلیس دود، 1.5٪ نانو آلومینا و 2٪ فنیل سیلوکسان ایجاد کردیم. پس از آزمایش پیری 1000 ساعته در دمای 160 درجه سانتیگراد، این ماده دارای نرخ تغییر سختی ≤8٪ و زمان مقاومت قوس 80 ثانیه در 10 کیلو ولت است که بسیار بیشتر از نیاز مشتری به 60 ثانیه است.

2. طراحی ساختاری سلسله مراتبی：لایه داخلی مهر و موم (در تماس با پین های ولتاژ بالا) از سیلیکون با مقاومت قوس بالا استفاده می کند، در حالی که لایه بیرونی (در تماس با محفظه) از سیلیکون مقاوم در برابر درجه حرارت بالا استفاده می کند. این رویکرد نه تنها الزامات عملکرد متناقض را حل می کند، بلکه هزینه های مواد را تا 15٪ کاهش می دهد.

3. بهینه سازی مشارکتی در سطح سیستم：توصیه ای برای خریداران و مهندسان: افزودن سه پره اتلاف حرارت به محفظه کانکتور دمای عملیاتی واقعی آب بندی را از 160 درجه سانتیگراد به 145 درجه سانتیگراد کاهش می دهد و در نتیجه عمر مفید آن را بیشتر می کند.

اعتبارسنجی داده‌ها: پس از اجرای آن در پروژه‌های 800 ولت دو تولیدکننده خودروهای انرژی جدید، این راه حل نرخ عبور نمونه را از 53% به 100% افزایش داد در حالی که میزان نقص پس از نصب انبوه ≤0.03% باقی ماند.

III. "شکست های پنهان" ناشی از خطاهای مونتاژ: 21٪ از مشکلات ناشی از محصولات معیوب نیست، بلکه از مونتاژ نادرست است.

ضررهایی که به راحتی توسط خریداران نادیده گرفته می شود：یک تولیدکننده خودروهای سواری در شمال چین مواردی از "ترک خوردن و شکست در قطعات آب بندی" را گزارش کرده است. پس از جداسازی قطعات و بازرسی، مشخص شد که 70٪ از قطعات شکست خورده دارای نرخ تراکم بیش از 30٪ (در مقایسه با حد استاندارد 20٪) هستند. این مسئله از کارگران مونتاژ سرچشمه می‌گیرد - در تلاشی برای "بهینه‌سازی عملکرد آب‌بندی" - با استفاده از پیچ‌گوشتی، مهر و موم‌ها را به اجبار در شیارهای خود فرو می‌کنند. این عمل نه تنها منجر به فشرده سازی بیش از حد شد، بلکه به لب های مهر و موم آسیب رساند. بررسی سال 2024 توسط SAE نشان می دهد که 21٪ از خرابی های آب بندی به خطاهای مونتاژ نسبت داده می شود. چنین مسائلی به طور موثر "محصولات واجد شرایط" خریداری شده توسط شرکت را به "ضایعات" تبدیل می کند، در حالی که باعث تاخیر در تولید نیز می شود.

خطاهای رایج مونتاژ و پیامدهای آنها:

راه حل (نرخ شکست پس از آموزش کاهش 90 درصدی در بین 5 مشتری):

1. استاندارد سازی ابزار：برای اطمینان از اینکه هیچ ابزار فلزی با لبه های آب بندی تماس پیدا نمی کند، یک "کیت ابزار نصب تخصصی" - شامل موچین های پلاستیکی برای مهر و موم های لاستیکی و آستین های راهنمای مسی برای مهر و موم های لاستیک فلوئورو- را در اختیار خریداران قرار دهید.

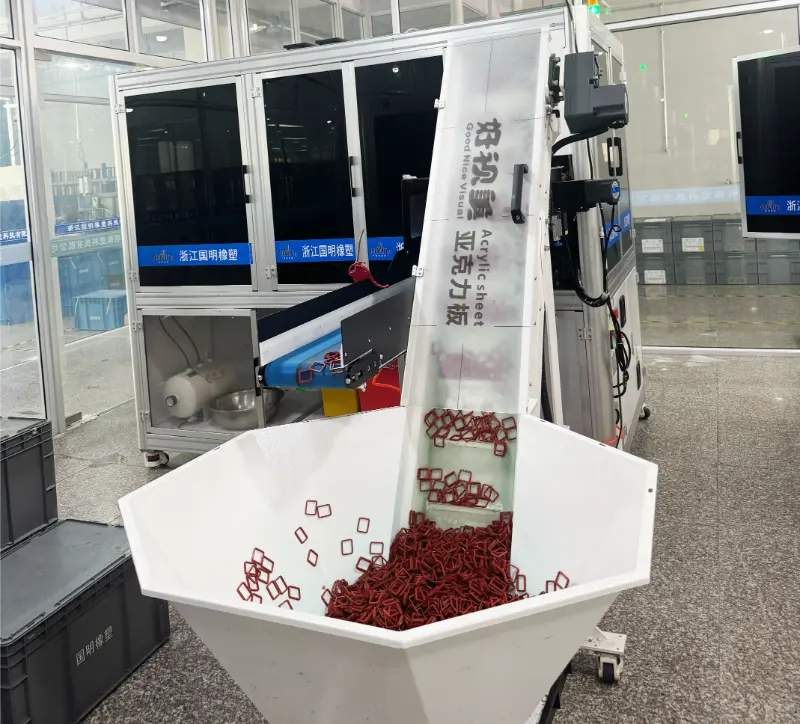

2. تصحیح خطاهای بصری：یک "علامت جهت" قرمز (به عنوان مثال، "This Side Inward") بر روی مهر و موم چاپ شده است که مربوط به علامت گذاری روی محفظه کانکتور است. یک "کارت اندازه گیری فشرده سازی" همراه با محموله ارائه می شود که نشان دهنده ضخامت فشرده استاندارد برای این مدل مهر و موم خاص است (به عنوان مثال ضخامت اصلی: 8 میلی متر → ضخامت فشرده: 6.4-6.8 میلی متر).

3. آموزش تخصصی 1 ساعته：کارگران مونتاژ در مورد "اصل سه بررسی" - تأیید ابزار، جهت گیری و فشرده سازی - آموزش می بینند که با نمایش زنده از رویه های صحیح دنبال می شود. هر کارگری که نتواند استانداردها را رعایت کند باید تا زمانی که ارزیابی عملی را با موفقیت پشت سر بگذارد تحت آموزش مجدد قرار گیرد.

توصیه نهایی برای خریداران و مهندسان: برای جلوگیری از مشکلات، "ابتدا سناریو را ارزیابی کنید، سپس راه حل را تعیین کنید."

هر چه فرد طولانی‌تر در این زمینه کار کند، واضح‌تر می‌شود: چیزی به نام مدل مهر و موم «جهانی» وجود ندارد. بسیاری از مسائل به این دلیل به وجود می آیند که محیط عملیاتی خاص - "سناریو" - به طور کامل درک نشده است. هنگام خرید، فقط بر روی عواملی مانند "رتبه بندی IP" یا "محدوده مقاومت در برابر دما" تمرکز نکنید. در عوض، حتما این سه سوال را از مهندسان بپرسید:

1. کانکتورها در کجای خودرو نصب شده اند؟ (محفظه موتور، بسته باتری، یا درها - مکان هایی با شرایط کاری بسیار متفاوت.)

2. مونتاژ با استفاده از تجهیزات خودکار انجام می شود یا به صورت دستی؟ (این روی طراحی ساختاری مهر و موم ها تأثیر می گذارد.)

3. الزامات ضمنی در معیارهای پذیرش مشتری نهایی چیست؟ (به عنوان مثال، انجام تست IP67 پس از غوطه وری در دمای پایین)
